CARTE DE COMMANDE ET DRIVER DE SEMI-CONDUCTEUR

Nous vous présentons ici une partie de notre gamme de produit destiné à la commande de semi-conducteur et de convertisseur. Nous vous invitons à nous contacter pour que l’on développe ensemble le produit le plus adapté à votre application.


Carte de commande – CMD V3

Tension d’alimentation (VDC)

12V/15V

Fréquence du calculateur

150 MHz

Cellules de commutation (PWM)

8

Entrée de défaut (cell. com.)

8

Chaînes de mesures ADC

16

Nombre d’entrées/sorties logiques

16

Fonctionnalités : Carte de commande de convertisseur, micro-controleur DSP (C2000 Texas Instrument), communication série (RS232, bus CAN, SPI)

Applications : prototypage de convertisseur, démonstrateurs, bancs d’essai

Cate de commande – CMDV3

Commande rapprochée – DRIV2

Tension d’alimentation (VDC)

15 V

Nombre de voies

2

Courant pic de sortie

+/-14 A

Tension d’isolation fonctionnelle

1200V

Délai de propagation

400 ns

Fonctionnalités : Commande rapprochée de composants semi-conducteurs moyenne puissance (IGBT/MOSFET)

Applications : convertisseurs

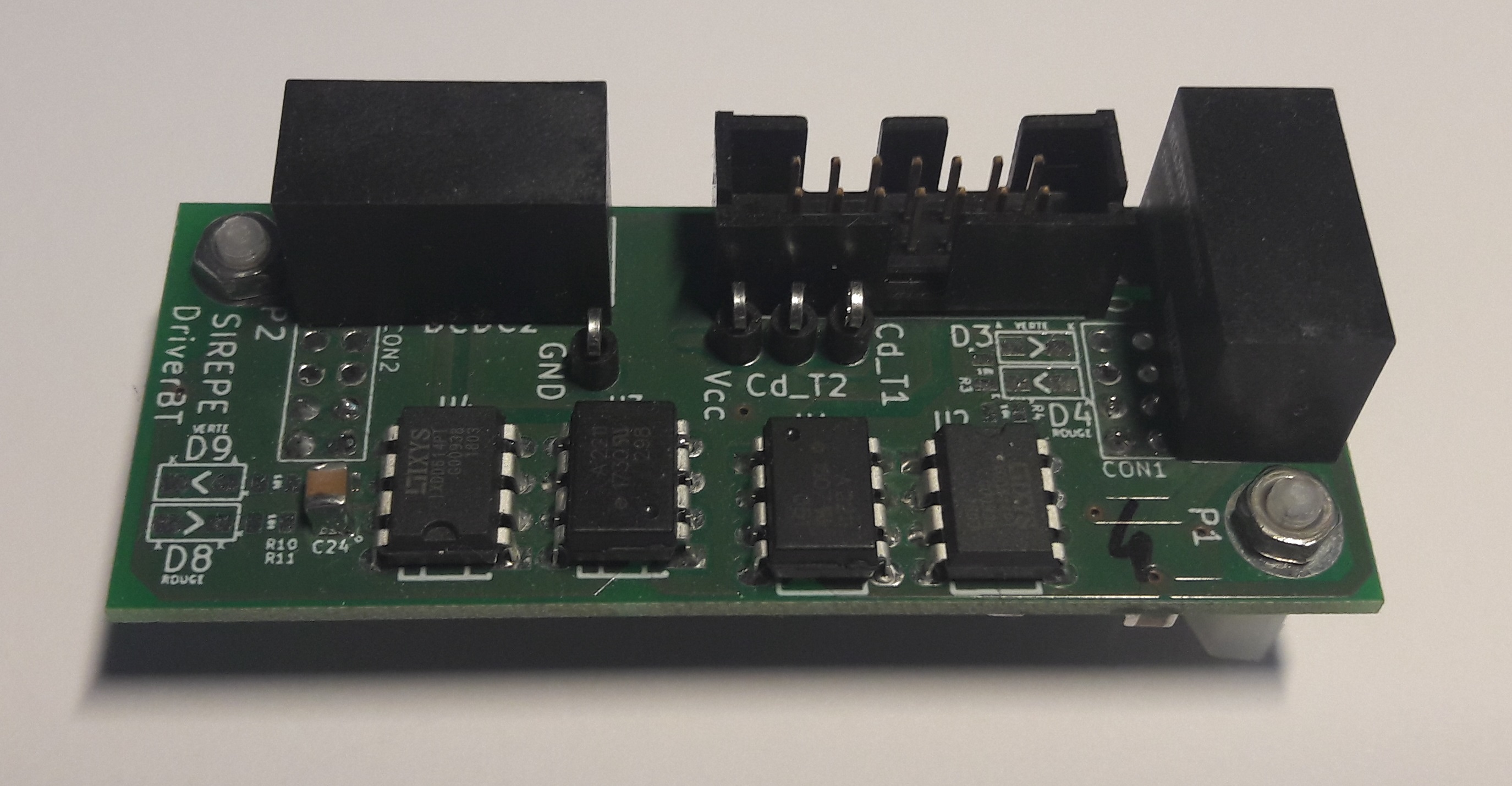

Commande rapprochée – DRIV1

Commande rapprochée protégée – eDRIV2

Tension d’alimentation (VDC)

5 V

Nombre de voies

2

Courant pic de sortie

+2,5/-5 A

Tension d’isolation fonctionnelle

1 500 V

Délai de propagation

75 ns

Fonctionnalités : Commande rapprochée de composants semi-conducteurs moyenne puissance (IGBT/MOSFET/SiC), Protection en désaturation (court-circuit) avec blocage contrôlé, immunité au réamorçage (effet Miller), immunité importante aux tensions de mode commun (25kV/µs), protection en sous-tension d’alimentation, retours d’état

Applications : convertisseurs

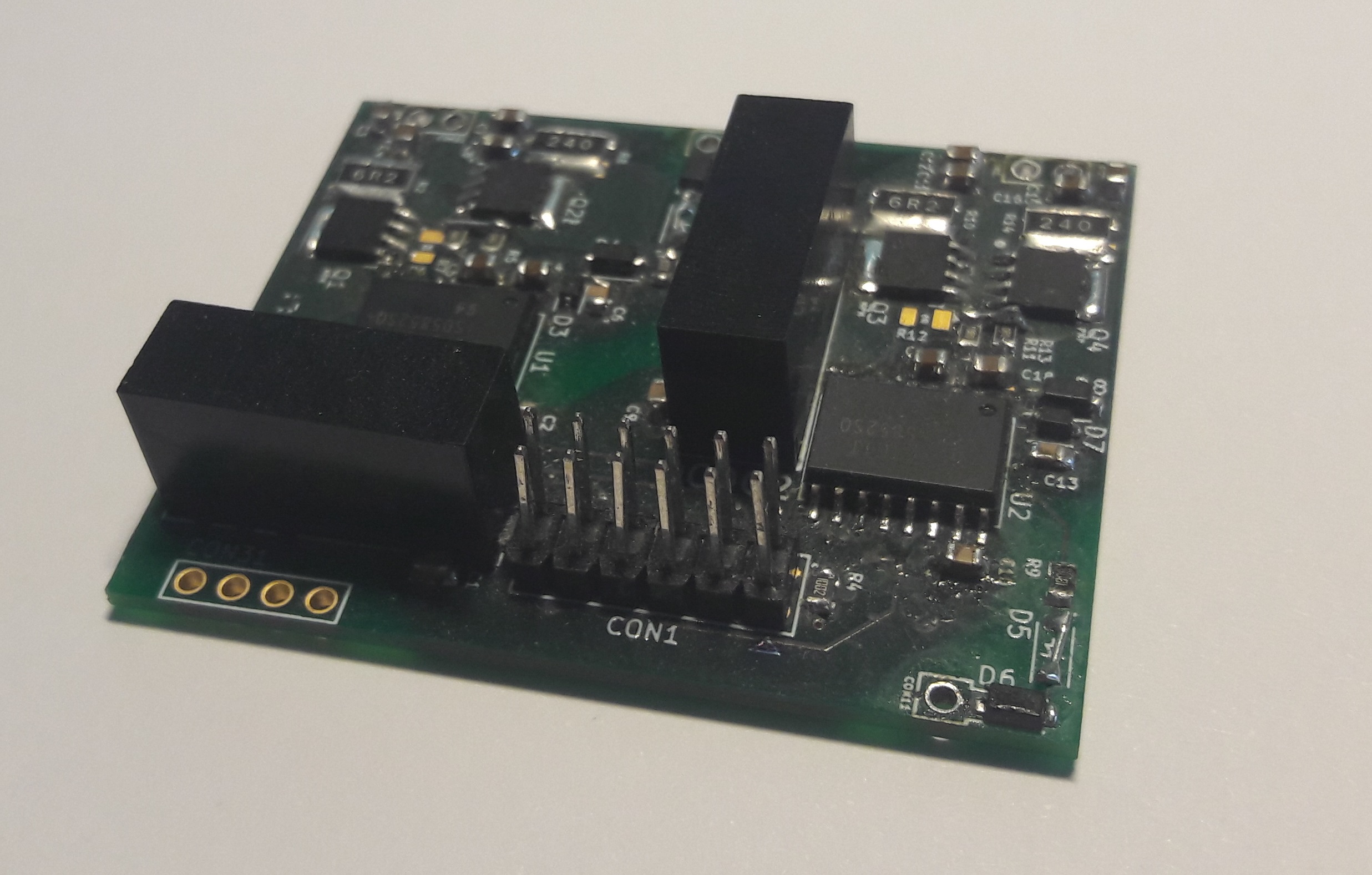

Commande rapprochée protégée – eDRIV1
